智慧供热中心

智慧供热中心

A级方案：以气候补偿器为基础自动化-实现对部分换热站、部分仪表的数据采集、展示、报警、控制。

AA级方案：以无人值守换热站--SCADA调度综合监控实现供热企业的热网集中监控系统，集中采集，统一调度，实现换热站无人值守自动调节。

AAA级方案：智慧供热-生产管理与调度控制结合，智能化设备辅助，多系统数据整合共享。实现按需供热、精准调控、用热自主、动态优化、信息化办公。

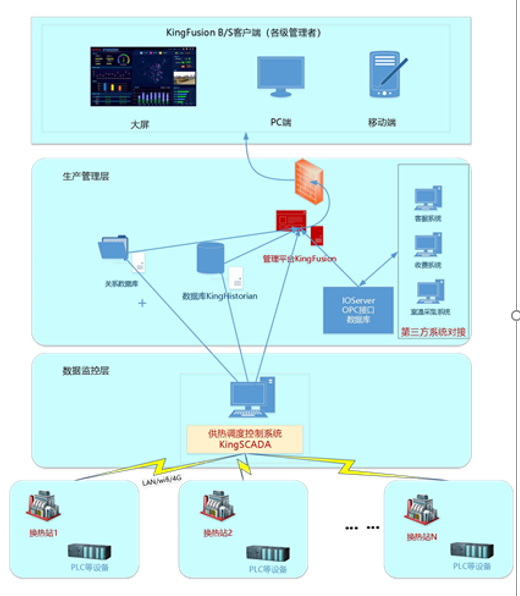

智慧供热-系统架构

1、生产管理层

智慧供热综合平台，实现集团所有场站的数据诊断，智能分析，能耗管理等。系统操作维护简单，不依赖厂家，成本低。B/S架构,通过web网页查看。

能耗管理考核：节能，考核

水利平衡分析：水压图，失调度分析

设备维护管理：设备台账检维修管理

管网地图展示：地图与管网、实时工况结合

多系统融合互联：客服、收费、室温、计量数据整合

天气预报参与调度：3-7天，24小时气象

2、调度监控层

汇总所有站的数据，实现集中调度监控。实现从热源到热用户，首端到末端的闭环反馈，精细化调度控制。实时调节，保证管网水力热力平衡，按需供热全网智能诊断，工况异常实时报警，联动调节。C/S架构，通过客户端访问。

3、现场设备层

热源、换热站、二网控制阀、无线温度采集等设备。实现数据远传。

4、数据存储

工业实时历史数据库

系统功能

1、具有实时/历史综合展示、基础信息维护、数据修正/记录、用户管理、在线状态统计功能。

2、具有实时/历史气象、气象预报、气象统计、考核指标录入、考核指标查询功能。

3、具有热/水/电耗分析、度日数指导调度、室温指导调度、能耗趋势分析、室温拟合分析、调度调节建议功能。

4、具有能耗报表、节超/成本分析、绩效考核、能耗红/黑榜、分析结论功能。

核心功能

1、针对热源智能诊断热源负荷。

2、换热站实现无人值守智能调控。

3、二次管网精细化智能调节。

4、用户侧末端供热质量分析。

展示方式

BS轻量化架构

云端部署系统

手机端管理平台
