温度面积法全无线

温度面积法全无线系统

一、 系统组成：

无线室温采集器（可带控制）、热分配器、楼栋热量表、远程监控平台；

二、 适用范围：

新建建筑设计与既有建筑改造内的单管系统、双管系统，末端可为暖气片、地辐射、风机盘管等。优点：安装简单方便，扰民小，费用低。

三、系统概述：

依据行业标准《温度法热计量分摊装置》JG/T362-2012进行设计，根据每户的室内温度和建筑面积，分摊建筑的总供热量。在每户主要房间相对统一位置的内墙上安装2至3个室内无线温度采集器，测量室内温度并将温度传输给热分配器，热分配器按照各户的室内温度结合供暖面积分摊整栋建筑的热量。

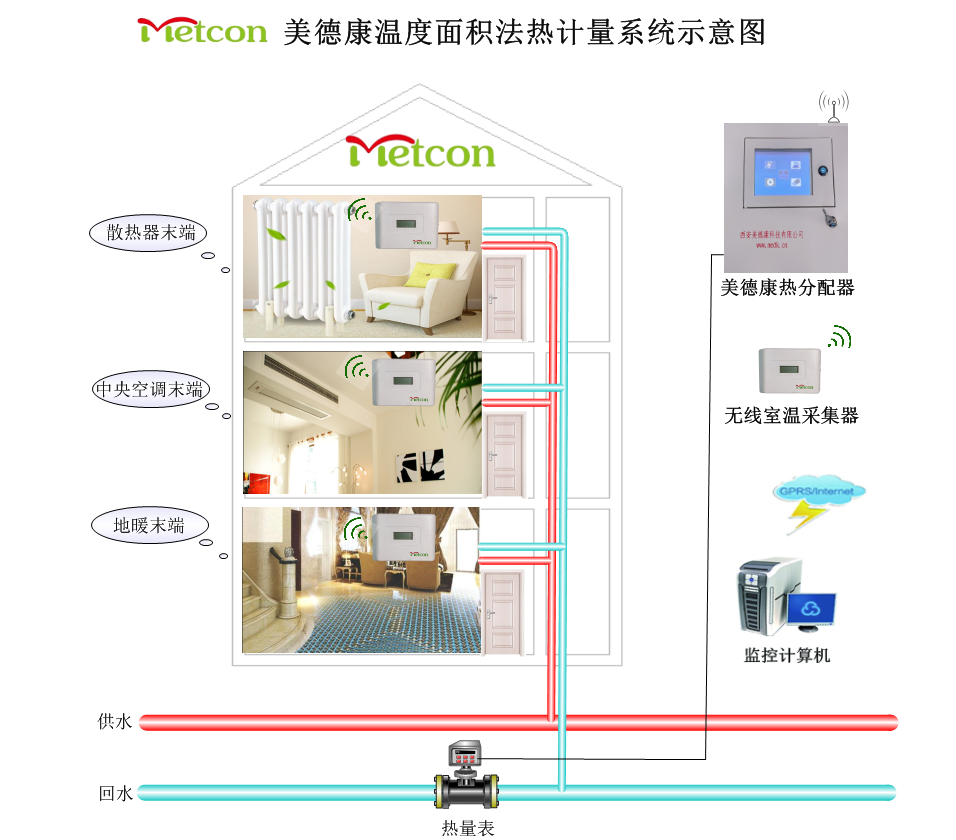

系统示意图：

四、主要产品介绍：

1、无线室温采集器

采用微电子技术、无线470M自组网技术，带有液晶显示，实时采集室内温度并将温度传送中继器。

技术参数：

电源电压：4.5V干电池电池容量：750mAH

自耗功率：0.2Mw 测温精度：±0.5

环境温度：（-5~45）℃ 相对湿度：小于80%RH

防护等级：IP20

2、热分配器

自动采集楼栋热量表和用户温度采集器的数据信息，根据设定的分摊周期，进行热量分摊计算；更加准确及时的将数据传输给远程监控平台，大液晶显示，现场可设置、测试、调试、查询、维护等工作；实时记录存储数据。

主要技术参数：

电源电压：AC220V±10%/50Hz

自耗功耗：< 10W

带载设备数量：最多接入1024台室温控制器

管理楼栋热量表：最多接入8台不同厂家、不同型号的热量表

GPRS通讯：支持移动、联通、电信4G信号

数据存储：存储＞2年的全部用户供热运行数据

环境温度：（-10~55）℃；

相对湿度：＜80%RH

防护等级：IP52

4、楼栋热量表

支持各类厂家的多种型号热计量表，兼容不同的通讯协议。
