无人值守换热站

产品介绍

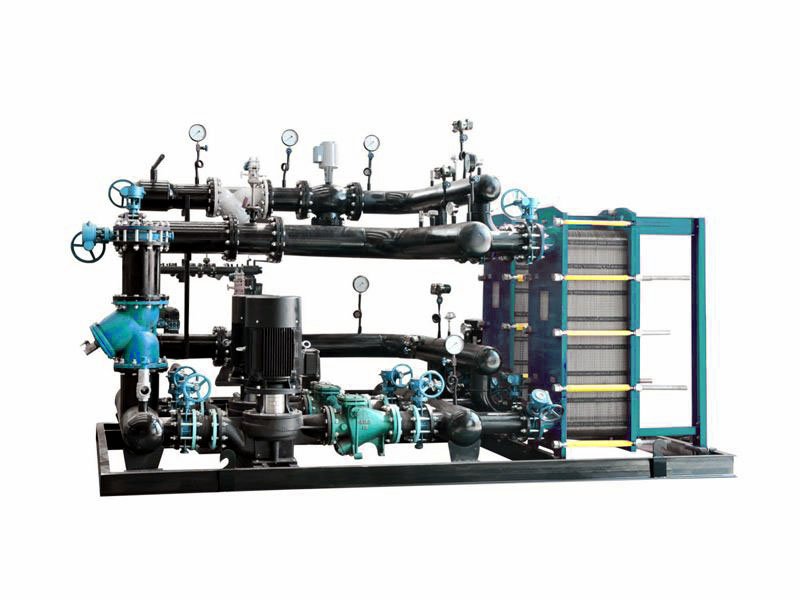

无人值守换热站


   无人值守换热站，用通俗的话说，就是不需要人看守的换热站。随着社会的不断发展，科学技术的不断进步，热力系统相关技术也在不断发生改变和进步，无人值守换热站这个名词似乎大家也并不陌生，它的出现，改变了传统的靠人来管理和操作的旧的热力系统管理模式，减轻了工作人员的劳动强度，从一定程度上将热能按需分配，减少能源浪费，实现了换热站管理现代化。本系统是西安美德康科技有限公司采用模块化系统设计方式，实现监测、计量、远程管理等功能。


系统介绍：

  本无人值守换热站系统是采用模块化系统设计方式，实现智能管理、监测、计量、远程操作等功能。包括：气候补偿器控制系统模块、循环泵变频控制系统模块、自动定压补水系统模块、水箱液位监测控制系统模块、排水沟水位监测控制系统模块、安全联锁功能系统模块、能耗计量监测系统模块、报警远传通讯系统模块、视频监控系统模块、集中供热系统远程管理模块组成，这些模块可根据每个换热站情况进行选择，并采用“基于物联网通讯架构和云数据服务模式”轻松实现无人值守换热站和远程监测管理目的。



模块介绍：

1、气候补偿器系统模块：是根据室外温度的变化及用户设定的不同时间对室内温度要求，按照预设定的函数曲线通过调节一次阀开度，调节二次循环中变频泵的频率即定组合来改变出水温度与流量，实现供热系统供水温度--室外温度的自动气候补偿，避免产生室温过高/低而造成能源浪费的一种节能产品。

2、循环泵变频控制系统模块：根据热计量改造后系统，可选择恒压，恒压差，恒温差等控制，监视二次侧回水，供水温差，压差，输出循环泵频率。

3、自动定压补水系统模块：二次回水管道压力，补水泵变频器频率和电流输出变频器的频率。

4、水箱液位监测控制系统模块：根据软化水箱的液位，进行恒液位补水监视水箱的液位，输出泵的状态或者阀的状态。

5、排水沟水位监测控制系统模块：根据排水沟的上下液位，进行启停排水泵。

6、联锁功能系统模块：“一键启动”操作人员无需过长得工作经验，即可操控此系统，系统操作流程为: 上电检测-----一切正常----系统启动--（补水泵启动，检测水压）-循环泵启动--- （检测压力）疏水旁通阀打开----蒸汽电动阀达到初始开度-----旁通阀关闭---气候补偿器正常调节---补水泵进入正常状态。“一键操作“属于流程化控制的一种，包括“一键启动”，“一键关闭”,“一键检测”等，流程序化控制还包括故障激发后的多个处理动作的联动。

7、计量监测系统模块：对蒸汽热量的计量监测、电量的计量检测、水量计量模块。

8、视频监控系统模块：通过视频采集实行对换热站实时状态进行监控。

9、集中供热系统远程管理中：过对该换热站内所有功能模块进行集中控制和管理，并采用“基于物联网通讯架构和云数据服务模式”轻松实现无人值守换热站和远程监测管理目的。

10、其他扩展模块：根据用户需要配置，每个模块可采8 路信号
