温度面积法温控系统

产品介绍

温度面积法温控系统



一、系统组成：



  无线室温温控器、阀门控制器、热分配器、楼栋热量表、远程计量监控平台；



二、适用范围：



  适合既有或新建建筑的住宅、办公等各种单户成环的采暖系统。



三、系统概述：



根据行业标准《温度法热计量分摊装置》为建筑工业行业产品标准，编号为JG/T362-2012设计，是以每户的室内温度和建筑面积为依据，分摊建筑的总供热量。在各住户相对统一位置的内墙上安装室内无线温控器，用于测量室内温度同时将温度传输给热分配器，热分配器按照各户的室内温度结合供暖面积分摊整栋建筑的热量。可根据住户的需求自动调节室内温度。

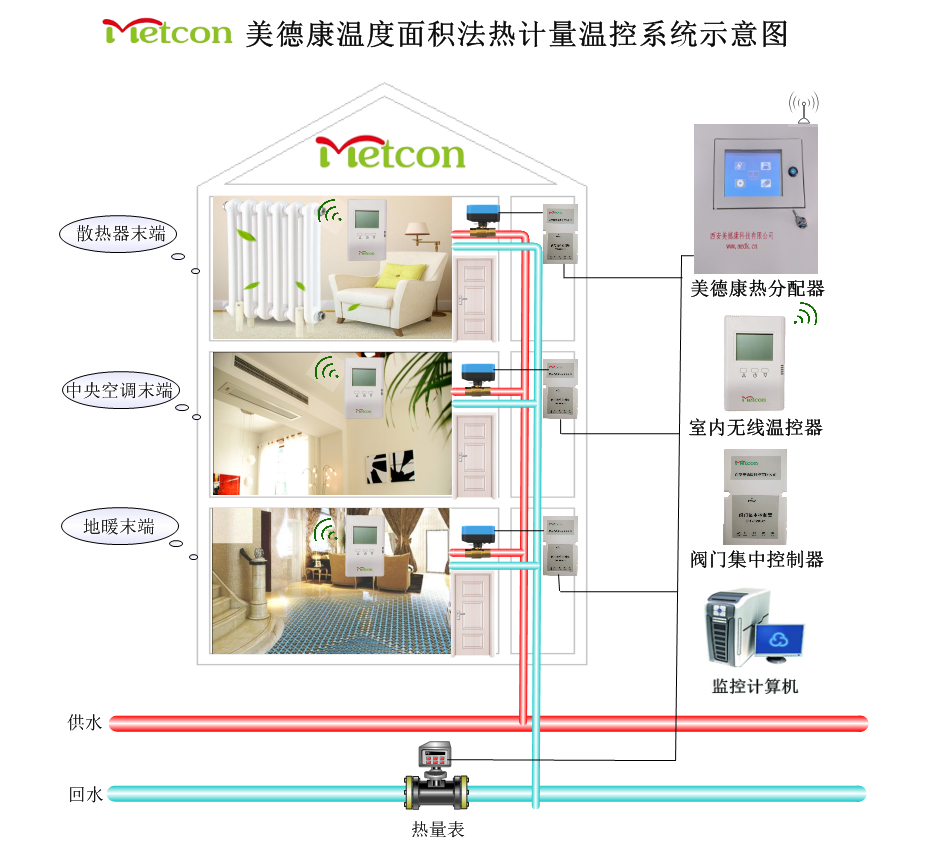

系统示意图：







四、主要产品介绍：



1、室内无线温控器



采用无线Lora传输技术，带有液晶显示，实时调节并采集室内温度，将数据传输给热分配器。



技术参数：

    电源电压：4.5V 干电池       电池容量：750mAH

自耗功率：0.2Mw          测温精度：±0.5

环境温度：（-5~45）℃       相对湿度：小于80%RH

防护等级：IP20



2、阀门控制器



阀门控制器通过无线方式接收温控器发送来的数据，自动分析后调节阀门的开关，并将数据通过RS485有线方式传输给热分配器，同时将热分配器传来的数据下发给室内无线温控器。



技术参数：

电源电压：AC24V

自耗功率：<2W

有线通讯：RS485

环境温度：（-5~45）℃

相对湿度：小于90%RH

防护等级：IP65



3、热分配器



自动采集楼栋热量表和用户温度采集器的数据信息，根据设定的分摊周期，进行热量分摊计算；更加准确及时的将数据传输给远程监控平台，大液晶显示，现场可设置、测试、调试、查询、维护等工作；实时记录存储数据。



主要技术参数

电源电压：AC220V±10%/50Hz

自耗功耗：< 10W

带载设备数量：最多接入1024台室温控制器。

管理楼栋热量表：最多接入8台不同厂家、不同型号的热量表。

GPRS通讯：支持移动、联通、电信4G信号

数据存储：存储 ＞2年的全部用户供热运行数据

环境温度：（-10~55）℃；

相对湿度：＜80%RH

防护等级：IP52



4、楼栋热量表



支持各类厂家的多种型号热计量表，兼容不同的通讯协议。
