户表计量温控一体化

产品介绍

户表计量温控一体化系统

一、系统组成：

住户热量表、室内温控器、阀门控制器、数据采集箱、楼栋热量表；

二、适用范围：

适合既有或新建建筑的住宅、办公等各种单户成环的采暖系统。

三、系统概述：

在供热入户回水管道上安装户用热量表，用于计量供暖季消耗的热量；用户室内安装无线温控器，入户管道井里安装阀门控制器，根据用户设定的温度来调节阀门的开关,自动调节室内温度,数据采集箱采集户用热量表的数据并将数据发送到供热平台，并进行数据统计、分析、计算费用等。

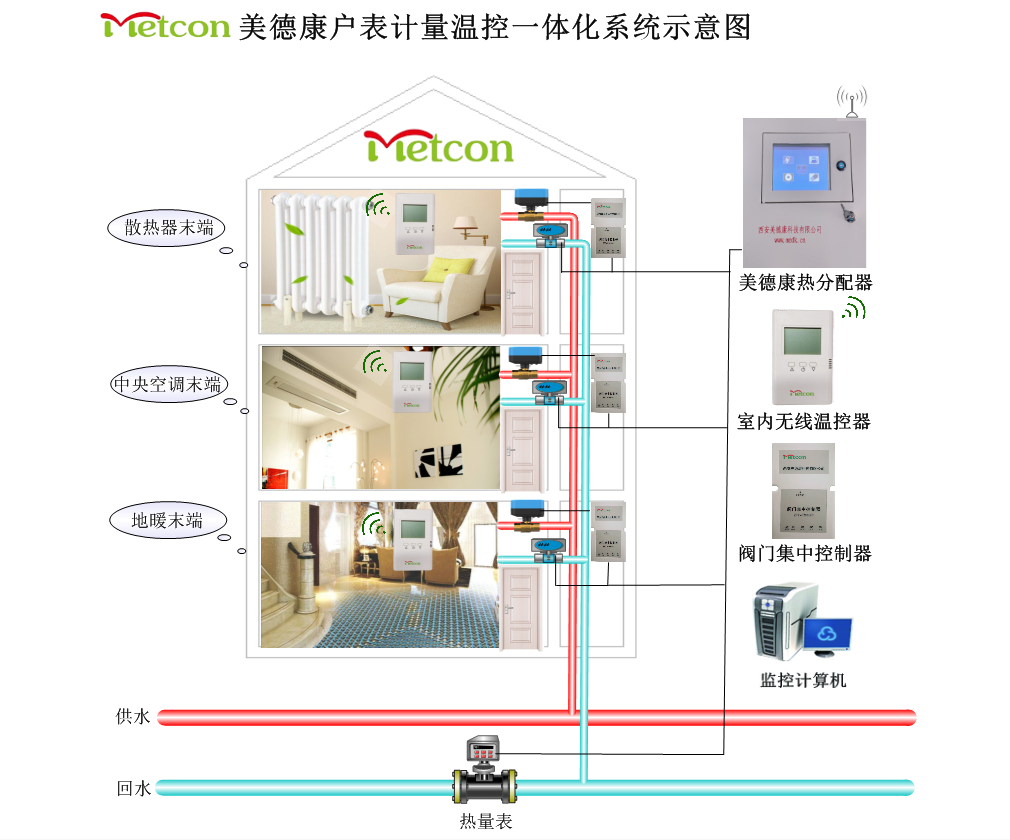

系统示意图：



四、主要产品介绍：

1、室内无线温控器

采用无线Lora传输技术，带有液晶显示，实时调节并采集室内温度，将数据传输给数据采集器。

技术参数：

电源电压：4.5V 干电池       电池容量：750mAH

自耗功率：0.2Mw          测温精度：±0.5

环境温度：（-5~45）℃       相对湿度：小于80%RH

防护等级：IP20

2、阀门控制器

阀门控制器通过无线方式接收温控器发送来的数据，自动分析后调节阀门的开关，并将数据通过RS485有线方式传输给数据采集器，同时将数据采集器传来的数据下发给室内无线温控器。

技术参数：

电源电压：AC24V

自耗功率：<2W

有线通讯：RS485

环境温度：（-5~45）℃

相对湿度：小于90%RH

防护等级：IP65

3、数据采集器

自动采集楼栋热量表和户表的数据信息，大液晶显示，现场可设置、测试、调试、查询、维护等工作；实时记录存储数据。

主要技术参数：

电源电压：AC220V±10%/50Hz

自耗功耗：< 10W

带载设备数量：最多接入256台户表

管理楼栋热量表：最多接入8台不同厂家、不同型号的热量表

GPRS通讯：支持移动、联通、电信4G信号

数据存储：存储＞2年的全部用户供热运行数据

环境温度：（-25~55）℃；

相对湿度：＜80%RH

防护等级：IP52

4、用户超声波热量表

用于计量每户采暖季内所用热量，通过RS485通讯把数据传输到数据采集箱后再传输到远程数据平台。

 技术参数：

 口径：DN15—DN40          温度传感器： PT1000

 通讯接口：M-BUS、RS485       测温范围：  0~95℃

 安装方式：水平或垂直安装      电池寿命：  6年

 最大压力：1.6MPa          防护等级：  IP68

5、楼栋热量表

楼栋超声波热量表‘用于计量一栋或多栋楼在采暖期的总热量，并将数据通过有线方式发送给数据采集器进行热量统计、分析。
