电磁流量计

产品介绍

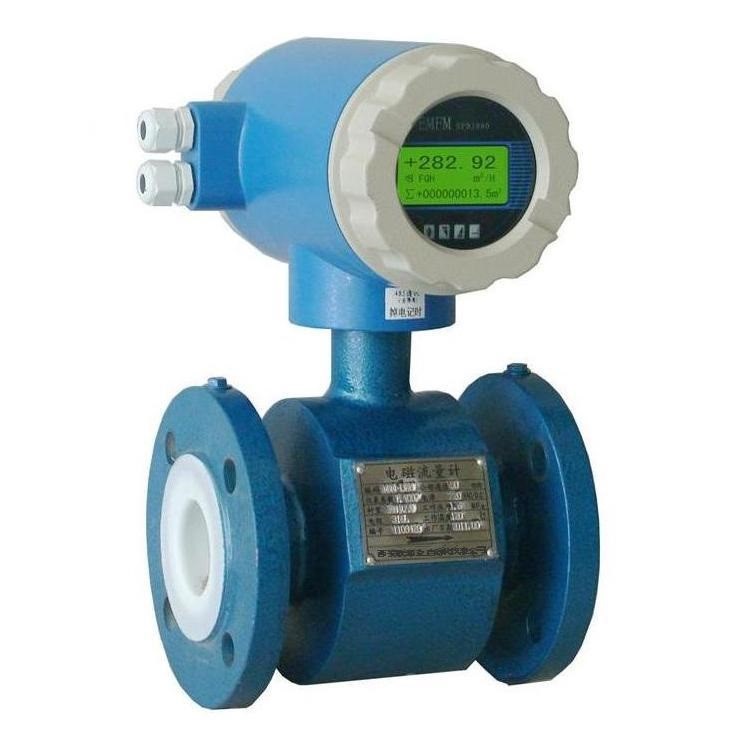

电磁流量计

一、概述

电磁流量计由传感器和智能转换器两部分构成。它是基于法拉第电磁感应定律的工作原理，用来测量导电液体的流量,是一种速度式流量计。除可测量一般导电液体的体积流量外,还可用于测量强酸、强碱、强腐蚀液体、泥浆、矿浆、纸浆等液液体的流量。广泛应用于石油、化工、污水、自来水、冶金、轻纺、造纸、环保、食品等各部门及市政管理,水利建设、河流疏浚等领域的流量计量。

二、工作原理

根据法拉第电磁感应原理,在与测量管轴线和磁力线相垂直的管壁上安装了一对或两对检测电极,当导电液体沿测量管轴线运动时，导电液体切割磁力线产生感应电势E，此感应电势E由两个检测电极检出,数值大小与流速成正比例,其值为:

式中:K-与磁场分布及轴向长度有关的系数

B-磁感应强度;

V-导电液体平均流速;

D-电极间距(测量管内直径) ;

传感器将感应电势E作为流量信号，传送到转换器，经放大、变换滤波等信号处理后,用带背光的点阵式液晶显示瞬时流量和累积流量。转换器有4~ 20mA输出、频率输出及报警输出,并设有RS-485等通讯接口，并支持HART和MOD BUS协议。



三、仪表特点

●测量不受流体密度、粘度、温度、压力和电导率变化的影响。

●测量管内无阻流部件,无压损,对直管段要求降低,对浆液测量有独特的适应性。

●流量计无机械可动部件,转换器采用优化设计。结构紧密,容易安装，转换器和传感器具有互换性，可自由变更测量范围(0.5m/s-10m/s)。

●合理选用电极和衬里材料,即具有良好的耐腐蚀性和耐磨损性。

●全数字量处理、抗干扰能力强、测量可靠、精度高，流量测量范围宽。

●超低EMI开关电源,适用电源电压变化范围大，抗EMI性好。

●采用16位嵌入式微处理器,运算速度快,精度高,低频矩形波励磁,且励磁频率可编程设置,提高了流量测量的稳定性，功耗低。

●管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。

●在现场可根据用户实际需要在线修改量程。

●高清晰度背光LCD显示,全中文菜单操作,适用方便，操作简单.易学易懂。

●具有RS485. RS232. HART和Modbus Profibus-DP等数字通讯信号输出(选配)。

●测量显示单位可选择和设置分钟为单位和小时为单位记录流量,使用于分时计量制(选配)。

●内部具有三个计算器可以反向测量,分别显示正向累积量、反向累积量及差值积算量,内部设有掉电时钟.可记录掉电时间(选配)。

●红外手持操作器, 115KHz通讯速率,远距离非接触操作转换器所有功能(选配) 。

●插入式电磁流量计，安装简单,可不断流的带流和带压开孔,具有绝对的安装优势与价格优势。

●插入式电磁流量计，流量的检测只与插入深度有关,故该流量计通用性广，互换性强。一种型号就可适用于各种规格管道的流体测量要求。
